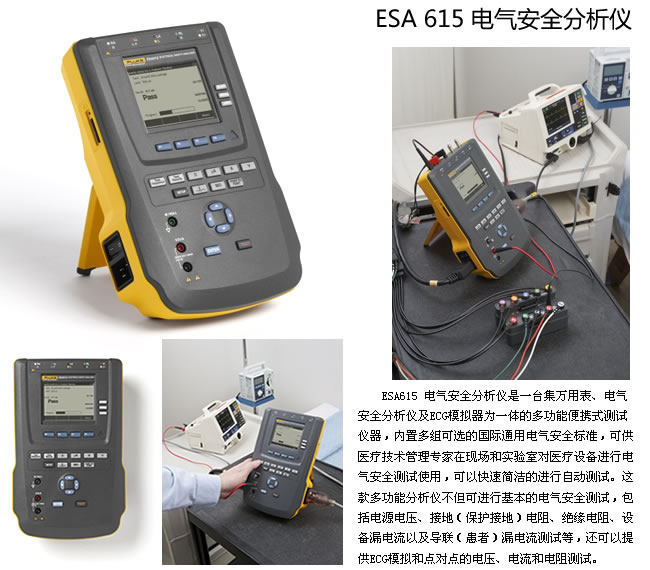

ESA615电气安全分析仪是一款便携式分析仪，可供医疗技术管理专家在现场和实验室对医疗设备进行电气安全测试使用，可以快速简洁的进行自动测试。无论是简单测试还是综合性分析，ESA615都能轻松完成。这款多功能分析仪不但可进行基本的电气安全测试，包括电源电压、接地（保护接地）电阻、绝缘电阻、设备漏电流以及导联（患者）漏电流测试等，还可以提供ECG模拟和点对点的电压、电流和电阻测试。ESA615是一台集万用表、电气安全分析仪及ECG模拟器为一体的多功能测试仪器，内置多组可选的国际通用电气安全标准：ANSI/AAMI ES1,NFPA-99, IEC62353（VDE751） IEC60601-1（第二版和第三版）and AN/NZS 355-1。

电压
范围（电源电压）	90 V ac rms 至 132 V ac rms
	180 V ac rms 至 264 V ac rms
范围（可达电压）	0 V ac rms 至 300 V ac rms
准确度	±(读数的2%+0.2V)
电压测试	电源和点对点
接地电阻
模式	两线法
测试电流/范围/准确度	> 200 mA ac	0Ω 至 2 Ω	±（读数的2%+0.015Ω）
电阻测试	接地电阻和点对点
设备电流
模式	交流有效值
范围/准确度	0 A 至 20 A	±（读数的5% + (2个计数或0.2 A，取较大者)
运行循环	15A 至 20A, 5 min. 开/5 min. 关 10A 至 15A, 7 min. 开/3 min. 关 0A 至 10A 连续
泄漏电流
模式*	交流+直流（真实有效值）
	仅交流
	仅直流
*模式可用于所有泄漏测试，辅助患者应用端漏电流测试真实有效值，不可选
患者负载选择（输入阻抗）	AAMI ES1-1993
	IEC 60601
振幅因数	≤3
范围	0 µA 至 199.9 µA
	200 µA 至 1999 µA
	2 mA 至 10 mA
频率响应/准确度	直流电至 1 kHz	± (读数的 1 % + (1 μA或1 最低有效位，取较大值))
	1 kHz 至 100 kHz	± (读数的 2 % + (1 μA或1 最低有效位，取较大值))
	1 kHz 至 5 kHz (电流 > 1.6 mA)	± (读数的 4 % + (1 μA 或 1 最低有效位，取较大值))
	100 kHz 至 1 MHz	± (读数的 5 % + (1 μA 或 1 最低有效位，取较大值))
	注：绝缘、MAP、直接AP、交流AP以及交流设备泄漏测试的所有范围为： 120V ac + (2.5 μA 或 1 LSD，取较大值) 230V ac 附加值 ± 3.0% 以及 + (2.5 μA 或 1 LSD，取较大值) 对于交流设备、交流 AP 和直流 AP 泄漏测试，泄漏值用于根据 62353 补偿标称电源。因此，指定用于其他泄漏的准确度不适用
漏电流测试	接地线(地线)、机架(外壳)、导联至地(患者)、导联至导联(患者辅助)、导联绝缘(电源到应用部分)、直接设备、直接应用部件、交流设备、交流应用部件、点对点
应用部分上的电源测试电压	AAMI 电源的 100% ± 7%，电流限制在每个AAMI为 1mA ± 25% IEC 62353 电源的 100% ± 7%，电流限制在每个 IEC 62353 为 3.5mA ± 25% IEC 6060-1 电源的 100% ± 7%，电流限制在每个 IEC 6060-1 为 7.5mA ± 25%
差分漏电流
范围	75 μA ～ 199 μA，200 μA ～ 1999 μA，2 mA ～ 20 mA
准确度	± （读数的10 % + (2个计数或20 μA取较大值）
绝缘电阻
范围 / 准确度	0.5 MΩ ～ 20 MΩ	± (读数的 2 % + 0.2 MΩ)
	20 MΩ ～ 100 MΩ	± (读数的 7.5 % + 0.2 MΩ)
源测试电压	500 V dc，250 V dc
	（+20%， -0%）2.0 ± 0.25 mA 短路电流
绝缘电阻测试	电源-PE（保护地）、AP（患者应用端）-PE、电源-PE、电源-NE (非接地可用导电部分)和AP- NE (非接地的可用导电部分）
ECG性能波
准确度	± 2 % ± 5 % 幅值，仅限2 Hz方波的振幅，在1 mV线 II 配置时固定
波形	ECG复合波(BPM)：30、60、120、180和240
	方波(50 % 占空比) (Hz): 0.125 和 2
	正弦波(Hz)：10、40、50、60和100
	三角波(Hz)：2
	脉冲(63 ms脉宽)：30 BPM和60 BPM
测试标准
可用选项	ANSI/AAMI ES-1、1EC 62353、IEC60601-1 和 AS/NZS 3551
内置测试程序
IEC60601-1 第3版	监护仪、除颤器、输液泵、超声波设备、一般设备和系统
IEC62353	监护仪、除颤器、输液泵、超声波设备、一般设备和系统
NFPA-99(医院)	监护仪、除颤器、输液泵、超声波设备、一般设备和系统
ANSI/AAMI ES1	监护仪、除颤器、输液泵、超声波设备、一般设备和系统
通信
USB 设备上行端口	用于计算机控制的 Mini-B 连接器
USB 主机控制器端口	类型 A,5V输出， 0.5 A最大负载。键盘和条形码阅读器的连接器
无线	用于计算机控制的 IEEE 802.15.4
操作模式	手动和远程
功率额定值
电源电压输出	120 V ac		230 V ac
电源电压输入功率范围	90 Vac rms 至 132 V ac rms		180 V ac rms 至 264 V ac rms
最大电流	20 A		16 A
Hz	47 至 63 Hz		47 至 63 Hz
物理状况
尺寸(W×D×H)	17.6 cm × 8.4 cm × 28.5 cm (6.9 in × 3.3 in × 11.2 in)
重量	1.6 kg (3.5 lb)
环境要求
工作温度	10 °C 到 40 °C (50 °F 到 104 °F)
储存温度	-20 °C 到 60 °C (-4 °F 到 140 °F)
工作湿度	10 % ～ 90 %，无凝结
海拔	120 V ac电源电压高达5,000 米
	230 V ac电源电压高达2,000 米
保修	两年延长保修期(无需费用，在任何授权福禄克生物医学服务中心第一年校准之后可用，否则采用一年的标准保修期)
